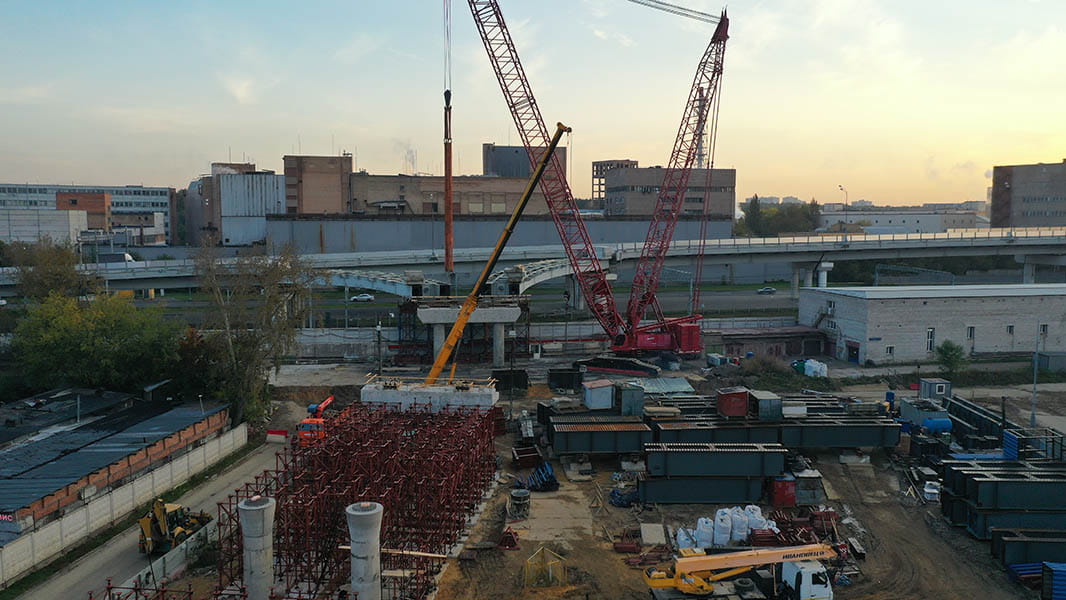

Устройство СВСиУ

ООО «СТМ-Центр» осуществляет устройство следующих элементов СВСиУ: – закладные и трубные крепления котлованов для строительства фундаментов; – ограждающие устройства - шпунтовые стенки, перемычки, бездонные ящики (при сооружении фундаментов постоянных и вспомогательных опор); – сборочные подмости и стапели (для сборки пролетных строений); – вспомогательные временные опоры при продольной надвижке и полунавесной сборке пролетных строений пролетных строений; – обстройка капитальных опор для опускания и установки пролетных строений на опорные части; – траверсы для монтажа укрупненных криволинейных блоков металлоконструкций пролетных строений; – подмости для бетонирования ригелей и насадок опор; – подмости, стапели, ограждения (для размещения людей, инструмента, оборудования при выполнении технологических операций при сборке пролетных строений, а также при сооружении фундаментов и опор; – подвесные подмости для бетонирования монолитной плиты проезжей части сталежелезобетонных пролетных строений; – рабочие мостики (для пропуска и работы транспортных средств, строительных и грузоподъемных машин); – подмости для бетонирования монолитных железобетонных пролетных строений и т.п.

Устройство ограждающих конструкций котлованов

Необходимость использования закладных креплений с применением стальных труб при сооружении фундаментов опор обусловлена: – стесненными условиями городской застройки и отсутствием требуемых площадей для обеспечения безопасного ведения работ при разработке котлованов с устройством откосов; – обеспечением целостности существующих подземных коммуникаций, располагаемых в непосредственной близости от разрабатываемых котлованов; – обеспечением непрерывности существующего интенсивного, автомобильного движения; – наличием производственных зданий в непосредственной близости от зон производства работ и обеспечением ох сохранности; – наличием, согласно отчету по инженерно-геологическим изысканиям, в верхнем слое грунта множественных включений строительного мусора, неоднородности верхнего слоя грунта, отсутствием требуемых характеристик для обеспечения устойчивости при разработке без креплений. Шпунтовые ограждения, а также неизвлекаемые крепления применяются на участках с неустойчивыми и водоносными грунтами, вблизи действующих транспортных сооружений для обеспечения отсутствия разуплотнения грунтового массива, возможных просадок и смещений. В зависимости от местоположения опор, геологических условий, уровня грунтовых вод сооружение ростверков осуществляется в открытых котлованах (без ограждения), под защитой шпунтового ограждения корытного профиля или закладного ограждения. Ростверки опор, расположенных вблизи проезжих частей действующих дорог и при глубине котлованов более 3 м, сооружаются под защитой шпунтового ограждения.

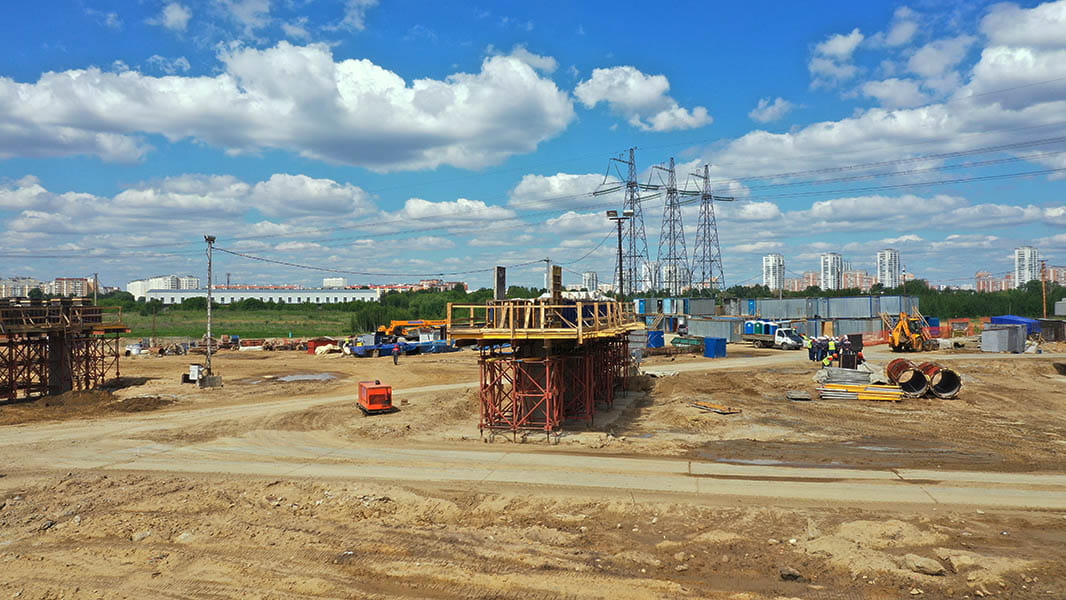

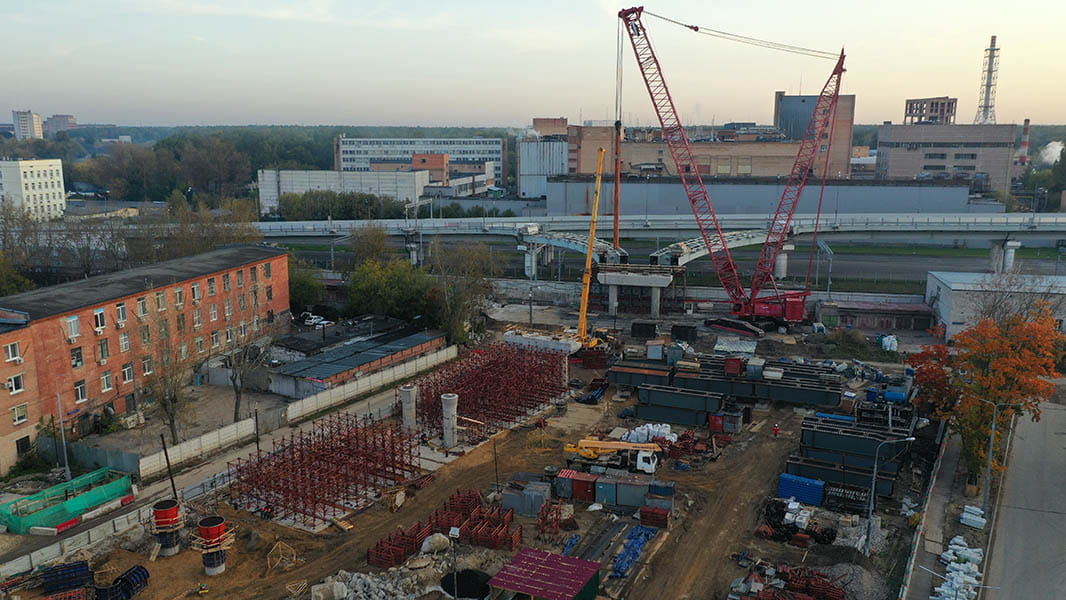

Устройство временных опор и средств подмащивая из конструкций МИК-С, МИК-П, PSK-Cup, ИПРС и подобных. Опалубка CUPLOCK

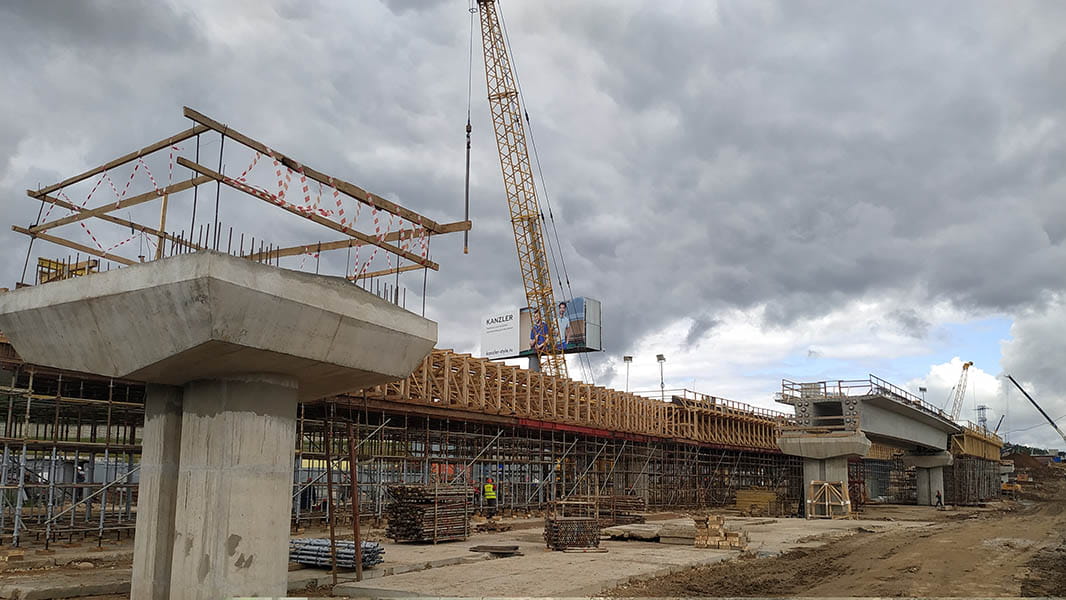

Опалубка CUPLOCK - многоцелевая система, используемая в качестве опалубочной опоры при строительстве мостовых сооружений и прочих объектов. Опалубка перекрытий CUPLOCK представляет собой пространственную конструкцию, которая образуют жесткую безшарнирную раму, не требующую в большинстве случаях дополнительной стабилизации диагональными связями. Она состоит из трубчатых элементов: вертикальных и горизонтальных, домкратов нижних и унивилок верхних, соединительных элементов, фиксирующих элементов. Вертикальные элементы являются основными несущими элементами каркаса в вертикальной плоскости. Существуют шесть основных размеров. Они стыкуются между собой с помощью соединительных элементов по принципу "труба в трубу". На вертикальные элементы через каждые 500 мм приварены чашечковые соединения – «чашка нижняя», изготовленная из высококачественной стали, с прикрепленными мобильными чашечками - «чашка верхняя», сделанная из ковкого литья. Они являются опорой для горизонтальных элементов. Горизонтальные элементы обеспечивают жесткость каркаса. Они имеют кованые наконечники в виде клиньев, идентичные чашкам нижним и верхним, с минимальной выступающей частью, чтобы избежать повреждения. Каждый наконечник прикрепляется к вертикальному элементу чашечковым соединением. Одним ударом молотка по верхней съемной чашечке происходит закрепление связи рабочем положении. В верхней части устанавливаются унивилки, на которые укладывают балки перекрытий и фанера. Регулировка высоты и выравнивание верхней палубы осуществляется через резьбовые опоры с гайкой домкрата и унивилки. В зависимости от осевой нагрузки соединение горизонтальными элементами осуществляется с тем или иным шагом. В нижней части вертикальные элементы опираются на резьбовые домкраты (домкрат нижний), которые воспринимают на себя всю нагрузку опалубки и передают ее на грунт через деревянные подкладки.

Конструкции для временных опор типа МИК-С мостовые инвентарные конструкции стоечные

Основной комплект ВО МИК-С состоит из 19 марок: 4 марки стоек (Л-1…Л-4) длиной 4м, 12 марок раскосов и распорок (Л-5, Л-6), три цельносварных ростверка (Л-11) и болтов типа (Л-12) диаметром 24 мм (см. ведомость марок). Возможна замена: вместо марок Л-1…Л-4 и Л-5…Л-6 марки ЛУ-1, ЛУ-2 и ЛУ-7…ЛУ-9, всё из труб 180×9 мм. Второй комплект ВО МИК-С состоит из трех марок – 3 ростверков Л-11. Стойки МИК-С запроектированы из труб по ГОСТ 8731-74*. На концах стойки снабжены фланцами для примыкания друг к другу и к ростверкам и фасонками для присоединения раскосов, расположенными в вертикальных плоскостях, проходящих через ось трубы под углом 90° друг к другу. С одной стороны стоек фланцы развиты для присоединения распорок. На концах распорки и раскосы имеют проушины с отверстием для одного болта диаметром 24 мм и вспомогательным отверстием для наводки на монтаже. Соединения элементов осуществляются на высокопрочных болтах диаметром 24 мм, закручиваемых обычным ключом с моментом порядка 20-30 кгс.м без специальной обработки контактных поверхностей и без контроля величины натяжения. Марка ростверка Л-11 состоит из сварных двутавров и швеллерных связей, объединенных на сварке. Отдельные башни можно объединить между собой в продольном и поперечном направлениях с помощью раскосов и распорок в пространственные конструкции опор неограниченного размера. При этом расстояние между башнями может быть 2, 4 и 6 м. Эксплуатация сооружений из МИК-С, в т.ч. монтаж и демонтаж, осуществляется в соответствии с паспортом изделия, СНиП 12-03-2001 часть 1, СНиП 12-04-2002 часть 2, а так же указаниями проекта производства работ (ППР), на котором применяются МИК-С. Монтаж (демонтаж) сооружений из МИК-С выполняется поэлементно или укрупненными блоками. Способы монтажа и демонтажа определяются проектом производства работ. Перед установкой каждый элемент подвергается осмотру с целью проверки состояния металлоконструкций, а также на предмет отсутствия в стыковочных узлах снега, льда, грязи к др. При постановке болтов обеспечивается крутящий момент 20 кгс м. МИК-П мостовые инвентарные конструкции пакетные Комплект МИК-П состоит из 19 марок:- 4 марки несущих балок,- 4 марки распорок,- 6 марок продольных связей,- 3 марки накладок,- одна марка ребра жесткости,- высокопрочные болты диаметром 24 мм по ГОСТ Р 53664-2009 (для соединения полок балок 24х110 мм, для соединения стенок балок 24х95 мм, для соединения связей и диафрагм 24х85 мм). МИК-П применяются для устройства рабочих мостиков, подмостей, подкрановых эстакад, опор для надвижки пролетных строений, перекрытий прогалов в насыпи над водопропускными трубами до их постройки и засыпки, перекрытий пролетов временных железнодорожных мостов при строительстве на обходах, в различных разгрузочных конструкциях. Пакетные конструкции изготавливаются из сварных двутавров высотой 1040 мм, длиной 8000 и 11920 мм. Из отдельных балок могут быть собраны пакеты: L=8,0 м; L=11,92 м; L=16,0 м; L=19,92 м; 23,84 м (в отдельных случаях). С помощью полудиафрагм отдельные балки могут объединяться в простран-ственную конструкцию из любого их количества; устанавливаются с шагом 550 мм в поперечном направлении. Также балки объединяются угловыми продольными связями, прикрепляемыми к горизонтальным фасонкам полудиафрагм.

Индивидуальные подмости ручной сборки (ИПРС)

Индивидуальные подмости ручной сборки, предназначены для использования в качестве несущих элементов горизонтальной опалубки монолитных железобетонных опор и пролетных строений, а также для сборки временных опор, рабочих подмостей, укрепительных стапелей и других сложных вспомогательных сооружений и устройств при производстве строительно-монтажных работ в мостостроении. Модуль конструкции имеет размеры (1250×1250) мм. Наибольшая высота собираемой конструкции - 12 м (при этом конфигурация конструкции определяется проектом производства работ (ППР) на конкретный объект). Гарантированный свободный ход винтового домкрата – 0…350 мм. Максимальный уклон опорной площадки чашки к уровню горизонта при использовании верхних домкратов - 4% Наибольшее расчетное усилие в стойке - 20 тс. Наибольшая масса монтажного элемента - 160 кг. Наибольшее расчетное усилие в элементах решетки (по прикреплению): Сжатие - 2 тс, Растяжение - 2 тс.
